弊社ではグラビティーダイキャスト(重力鋳造)の特性を生かし、主に耐圧性のある自動車部品を現在の製品の主軸としております。インテークマニフォールド、インテークダクト、サーモスタットハウジング等主にUDトラックス(株)向けに生産しております。また、最近では(株)ティラド様向けにラジエータータンク(ヘッダー)も手掛けております。大型の金型鋳造機を使用してサイズの大きな耐圧部品の製造ができるのが弊社の特徴です。
また、砂型鋳造では量産前の試作品や、設備土台、軸流扇のファンなど大物から小物まで短納期での生産対応をしております。
機械加工、アルマイト、パイプ・プラグ等のアッセンブリー、耐圧テスト等も行って完成品として製品を納入しています。
| ■自動車部品 | エンジン | フライホイールハウジング |
|---|---|---|
| タイミングギアカバー | ||
| 潤滑装置 | オイルパン | |
| オイルクーラー | ||
| 冷却装置 | サーモスタット | |
| ラジエータータンク(ヘッダー) | ||
| 燃料装置 | スロットルボディ | |
| 吸排気装置 | インテークダクト | |
| インテークマニホールド | ||
| トランスミッション | ギアケース | |
| クラッチハウジング | ||
| コントロールカバー | ||
| ボディ | ステップ | |
| ハンガー | ||
| その他 | 各種アダプタ、ブラケット、ダクト、チューブ、パイプ、カバー、スペーサー等 | |
| ■鉄道部品 | 内装 | ソデ体 |
| ■工場扇 | ||
| ■ランマー | ||
| ■インペラー | ショットブラスト装置 | 集塵装置用インペラー |
| 消防車両 | 消火水ポンプ用インペラー | |
| ■防爆設備 | ガス漏れ検知装置 | 防爆ケース |
| ■昇降機 | 油圧ポンプ | 油圧ポンプ本体 |
| ■コンプレッサ | スクロール式コンプレッサ | スクロール |
| ■建材 | シネマコンプレックス(複合映画館) | 座受け |
| 自動車部品 ＞ 冷却装置 ＞ サーモスタット | ||
|---|---|---|

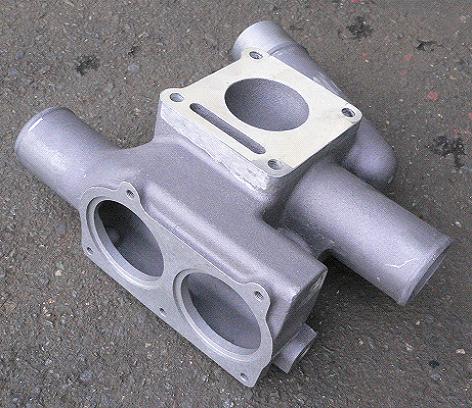

| 概要 | 大型トラック用サーモスタットハウジング | |
| 鋳造法 | 砂型(CO2硬化型) | |
| 寸法(W×D×H) | 300×200×200 | |
| 重量 | 2.2kg | |
| 生産数 | 50台/月 | |
| 特徴 | 内部が２通路に別れ形状が複雑、硬質アルマイト処理を行う事でキャビテーションを防いでいます。 | |
| 自動車部品 ＞ 冷却装置 ＞ サーモスタット | ||
|---|---|---|
| 概要 | 中型トラック用サーモスタットハウジング | |
| 鋳造法 | 砂型(M-1マッチプレート) | |
| 寸法(W×D×H) | 250×150×100 | |
| 重量 | 1.2kg | |
| 生産数 | 300台/月 | |
| 特徴 | 砂型工法での量産品です。見切り位置を適切に配置する事で量産可能な木型に設計しています。 | |
| 自動車部品 ＞ 冷却装置 ＞ ラジエータータンク(ヘッダー) | ||
|---|---|---|

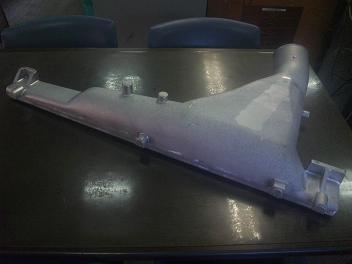

| 概要 | 大型トラック用ラジエータータンク(ヘッダー) | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 900×500×150 | |
| 重量 | 5.5kg | |
| 生産数 | 120台/月 | |
| 特徴 | 製品が非常に大きく、内部にリブがある。耐圧性も必要です。 | |

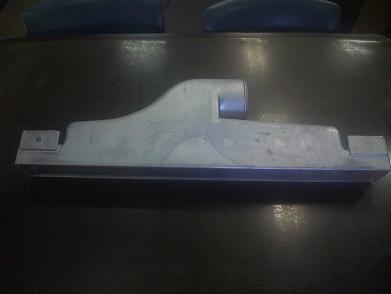

| 自動車部品 ＞ 冷却装置 ＞ ラジエータータンク(ヘッダー) | ||
|---|---|---|
| 概要 | 中型トラック用ラジエータータンク(ヘッダー) | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 600×400×150 | |
| 重量 | 3.8kg | |
| 生産数 | 150台/月 | |
| 特徴 | 製品が大きく、内部に開口部変形防止用のリブがあります。 | |

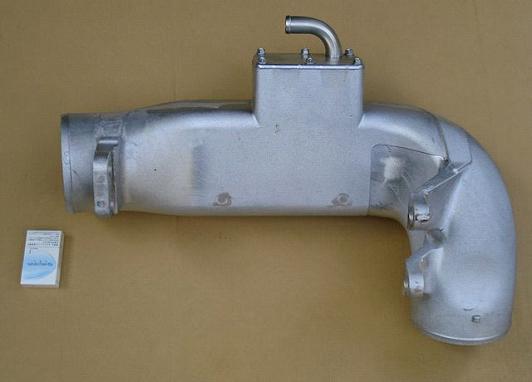

| 自動車部品 ＞ 吸排気装置 ＞ インテークダクト | ||
|---|---|---|
| 概要 | 大型トラック用インテークダクト | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 800×500×400 | |
| 重量 | 7.4kg | |
| 生産数 | 800台/月 | |
| 特徴 | 製品サイズが大きく、生産量が高いです。パイプ、カパーの組み付けまで行って出荷しています。 | |
| 自動車部品 ＞ 吸排気装置 ＞ インテークマニフォールド | ||
|---|---|---|

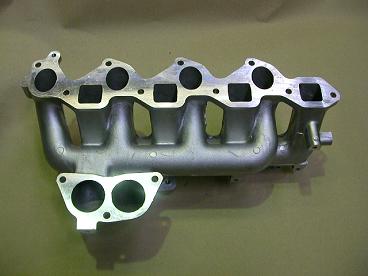

| 概要 | 小型ディーゼルエンジン用インマニ | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 450×250×150 | |
| 重量 | 3.4kg | |
| 生産数 | 1,000台/月 | |
| 特徴 | 内部が２通路で形成されていて複雑に絡み合い、内部通路間にも耐圧性が必要です。 | |
| 自動車部品 ＞ 吸排気装置 ＞ インテークマニフォールド | ||
|---|---|---|

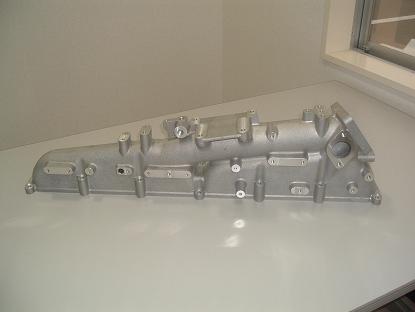

| 概要 | 大型トラックディーゼルエンジン用インマニ | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 800×350×120 | |
| 重量 | 6.2kg | |
| 生産数 | 200台/月 | |
| 特徴 | 製品サイズが大きく薄肉(肉厚3.5mm)で耐圧性が要求されています。 | |
| 自動車部品 ＞ トランスミッション ＞ コントロールカバー | ||
|---|---|---|
| 概要 | トラック用トランスミッションコントロールカバー | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 500×250×200 | |
| 重量 | 3.3kg | |
| 生産数 | 200台/月 | |
| 特徴 | 内部形状複雑でアルマイト処理があります。 | |
| 自動車部品 ＞ ボディ ＞ ハンガー | ||
|---|---|---|

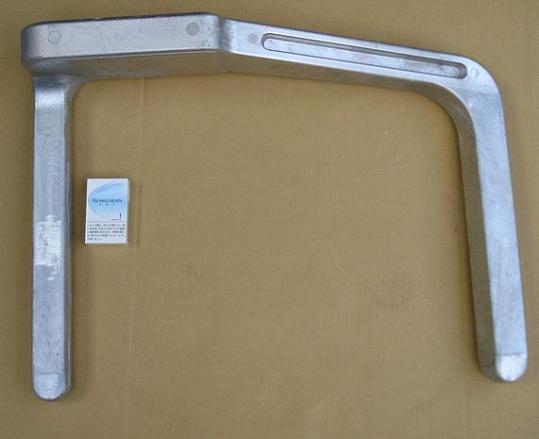

| 概要 | トラック用マフラーハンガー | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 700×700×250 | |
| 重量 | 14.3kg | |
| 生産数 | 60台/月 | |
| 特徴 | 尿素SCRシステム支えのためのハンガー。非常に肉厚でグラビティー鋳物としては重量があります。 | |
| 自動車部品 ＞ その他 | ||
|---|---|---|

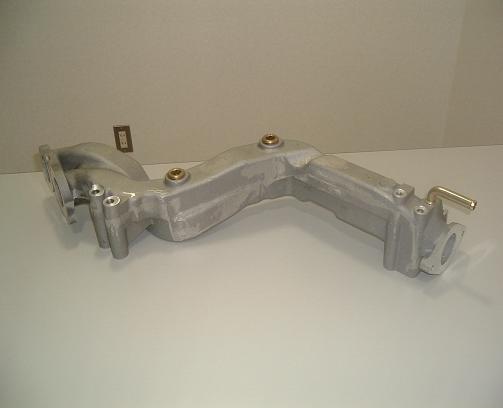

| 概要 | 大型トラック用ウォーターダクト | |
| 鋳造法 | 砂型 | |
| 寸法(W×D×H) | 700×300×300 | |
| 重量 | 6.4kg | |
| 生産数 | 100台/月 | |
| 特徴 | 中通路が２通路に分かれています。パイプのアッサンブリーも行い出荷しています。 | |

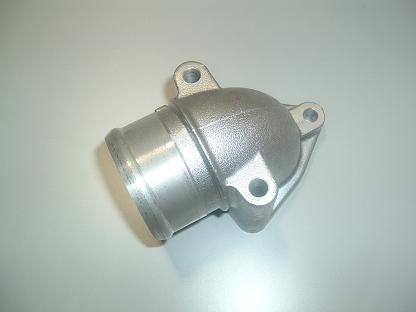

| 自動車部品 ＞ その他 | ||
|---|---|---|
| 概要 | 小型ディーゼルエンジン用エアチューブ | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 100×100×50 | |
| 重量 | 0.3kg | |
| 生産数 | 500台/月 | |
| 特徴 | 薄肉(3.0mm)鋳物で軽量。鋳造金型は4ヶ込めなので500ヶ/日程度の量産が可能です。 | |

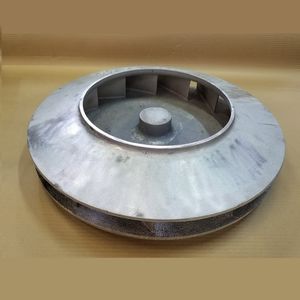

| インペラー ＞ ショットブラスト装置 ＞ 集塵装置用インペラー | ||
|---|---|---|
| 概要 | 集塵装置用インペラー | |
| 鋳造法 | ガス型(CO2硬化型) | |
| 寸法(W×D×H) | 700×700×50 | |
| 重量 | 4.0kg | |
| 生産数 | 40台/年 | |
| 特徴 | 内部構造複雑、動アンバランス量測定あり | |

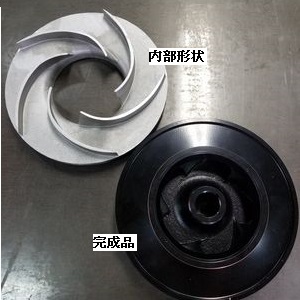

| インペラー ＞ 消防車両 ＞ 消火水ポンプ用インペラー | ||
|---|---|---|
| 概要 | 消防車両用水圧ポンプインペラー | |
| 鋳造法 | ガス型(CO2硬化型) | |
| 寸法(W×D×H) | 300×300×60 | |
| 重量 | 4.0kg | |
| 生産数 | 100台/年 | |
| 特徴 | 内部構造複雑(中子組合使用)、動アンバランス量測定あり | |
| 防爆設備 ＞ 水素ステーション向け ＞ 防爆ケース | ||
|---|---|---|

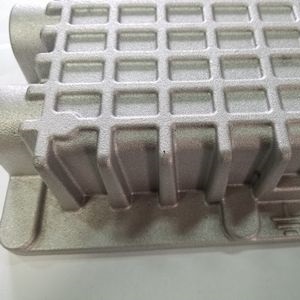

| 概要 | 水素ステーション向け防爆ケース | |
| 鋳造法 | ガス型(CO2硬化型) | |
| 寸法(W×D×H) | 350×280×70 | |
| 重量 | 2.7kg | |
| 生産数 | 試作 | |
| 特徴 | 組み付け部に巣、ピンホール厳禁 | |

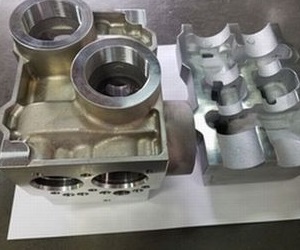

| 昇降機 ＞ 油圧ポンプ ＞ 油圧ポンプ本体 | ||
|---|---|---|
| 概要 | 昇降機用油圧ポンプ本体 | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 250×250×200 | |
| 重量 | 6.2kg | |
| 生産数 | 30ヶ/月 | |
| 特徴 | 高耐圧部品 | |
| コンプレッサ ＞ スクロール式コンプレッサ ＞ スクロール | ||
|---|---|---|
| 概要 | スクロール式コンプレッサ用スクロール | |
| 鋳造法 | ガス型(CO2硬化型) | |
| 寸法(W×D×H) | 350×300×60 , 80 | |
| 重量 | 2.9 , 5.6kg | |
| 生産数 | 30ヶ/月 | |
| 特徴 | ヒートシンクフィン(W2.5H20〜30ピッチ8.5〜9.0) フィン部形状、スクロール渦巻き部形状複雑 |
|

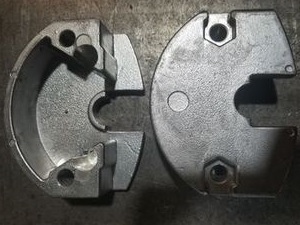

| 建材 ＞ シネマコンプレックス(複合映画館) ＞ 座受け | ||
|---|---|---|
| 概要 | 映画館 座席 座受け部品 | |
| 鋳造法 | 金型重力鋳造(グラビティーダイキャスト) | |
| 寸法(W×D×H) | 90×70×30 | |
| 重量 | 0.18kg | |
| 生産数 | 3,500ヶ | |
| 特徴 | ナット座鋳抜 | |
